產品展示

Product display

您的位置:首頁 > 產品展示

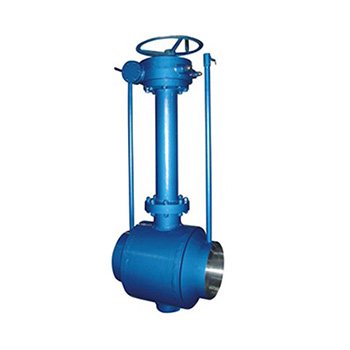

直埋(埋地)式全焊接球閥

  • 產品概述
  • 產品數據


全焊接閥門的特點:


1、技術新,免維護,壽命長。
2、焊接工藝獨特,具有無氣孔、無砂眼、承壓高。
3、采用高品質不銹鋼球體,雙層支撐式密封結構,球體支撐科學合理。
4、密封墊用特氟龍、鎳、石墨等材料制成,并經過碳化處理。
5、閥井費用低,開啟操作方便。
6、直埋式焊接球閥閥體長度可以根據埋深尺寸確定。
7、設有高壓狀態下也能防止潤滑密封劑倒流的逆止閥形式注脂口。
8、根據管道系統介質的需要,閥門設了放散、排污、防止裝置。
9、數控生產設備,強大技術支持,軟硬件搭配合理。


埋地工況設計:

  用于埋地工況的閥門,設置閥門加長桿、維護用加長管(兩側通道排氣管+兩側閥座注脂管+閥體底部排污管)和控制閥,使閥門操作位置至于地面上方便于操作的位置。閥門表面耐腐蝕瀝青涂覆保護或環氧樹脂保護、現場管道跨接及陰極保護措施,適應埋地使用環境。

特點:

  筒形閥體結構制造工藝較簡單,便于裝配定位,坯件制造所需模具簡單,且方便采用支撐板對球體進行固定。

筒形體組焊形式:

  三體通過兩道對稱縱向焊縫組焊而成或兩體通過一道縱向焊疑組焊面成。

  特點:該結構工藝性較好,便于閥桿部分的安裝,對于大口徑全焊接球閥尤其適合。(兩體適用于小口徑全焊接球閥,三體適用于大口徑全焊接球閥)














主要外形尺寸及重量:

                      PN16
                      公稱通徑DN                                  對焊連接尺寸(mm)                                  法蘭連接尺寸(mm)
                      L                      A                      L                      D                      D1                      D2                      b                      f                      k                      f2                      n-Φd
                      50                      216                      -                      178                      165                      125                      99                      16                      2                      -                      -                      4-18
                      65                      241                      -                      190                      185                      145                      118                      18                      2                      -                      -                      4-18
                      80                      283                      -                      203                      200                      160                      132                      20                      2                      -                      -                      8-18
                      100                      305                      -                      229                      220                      180                      156                      22                      2                      -                      -                      8-18
                      150                      457                      -                      394                      285                      240                      211                      24                      2                      -                      -                      8-22
                      200                      521                      -                      457                      340                      295                      266                      24                      2                      -                      -                      12-22
                      250                      559                      -                      533                      405                      355                      319                      26                      2                      -                      -                      12-26
                      300                      635                      -                      610                      460                      410                      370                      28                      2                      -                      -                      12-26
                      350                      762                      -                      686                      520                      470                      429                      30                      2                      -                      -                      16-26
                      400                      838                      -                      762                      580                      525                      480                      32                      2                      -                      -                      16-26
                      450                      914                      -                      864                      640                      585                      548                      40                      2                      -                      -                      16-30
                      500                      991                      -                      914                      715                      650                      609                      44                      2                      -                      -                      20-30
                      600                      1143                      -                      1067                      715                      650                      609                      44                      2                      -                      -                      20-33
                      700                      1346                      -                      1245                      960                      820                      820                      50                      5                      -                      -                      20-36
                      800                      1524                      -                      1372                      1085                      928                      928                      54                      5                      -                      -                      24-36
                      900                      1727                      -                      1524                      1185                      1028                      1028                      58                      5                      -                      -                      24-39
                      1000                      1780                      -                      1721                      1320                      1140                      1140                      62                      5                      -                      -                      28-39
                      1200                      2100                      -                      2032                      1530                      1350                      1350                      70                      5                      -                      -                      28-42
                      1400                      2250                      -                      2300                      1755                      1560                      1560                      76                      5                      -                      -                      32-48




                      PN25
                      公稱通徑DN                                  對焊連接尺寸(mm)                                  法蘭連接尺寸(mm)
                      L                      A                      L                      D                      D1                      D2                      b                      f                      k                      f2                      n-Φd
                      so                      216                      -                      216                      165                      125                      99                      16                      2                      -                      -                      4-18
                      65                      241                      -                      241                      185                      145                      118                      18                      2                      -                      -                      8-18
                      80                      283                      -                      283                      200                      160                      132                      20                      2                      -                      -                      8-18
                      100                      305                      -                      305                      220                      180                      156                      22                      2                      -                      -                      8-23
                      150                      457                      -                      403                      285                      240                      211                      24                      2                      -                      -                      8-25
                      200                      521                      -                      502                      340                      295                      266                      24                      2                      -                      -                      12-25
                      250                      559                      -                      568                      405                      355                      319                      26                      2                      -                      -                      12-30
                      300                      635                      -                      648                      460                      410                      370                      28                      2                      -                      -                      12-30
                      350                      762                      -                      762                      520                      470                      429                      30                      2                      -                      -                      16-33
                      400                      838                      -                      838                      580                      525                      480                      32                      2                      -                      -                      16-36
                      450                      914                      -                      914                      640                      585                      548                      40                      2                      -                      -                      20-36
                      500                      991                      -                      991                      715                      650                      609                      44                      2                      --                      -                      20-36
                      600                      1143                      -                      1143                      715                      650                      609                      44                      2                      -                      -                      20-39
                      700                      1346                      -                      1346                      960                      820                      820                      50                      5                      -                      -                      24-42
                      800                      1524                      -                      1524                      1085                      928                      928                      54                      5                      -                      -                      24-48
                      900                      1727                      -                      1727                      1185                      1028                      1028                      58                      5                      -                      -                      28-48
                      1000                      1780                      -                      2083                      1320                      1140                      1140                      62                      5                      -                      -                      28-55
                      1200                      2100                      -                      2184                      1530                      1350                      1350                      70                      5                      -                      -                      32-55
                      1400                      2250                      -                      2300                      1755                      1560                      1560                      76                      5                      -                      -                      36-60





                      PN40
                      公稱通徑DN                      對焊連接尺寸(mm)                      法蘭連接尺寸(mm)
                      L                      A                      L                      D                      D1                      D2                      b                      f                      k                      f2                      n-Φd
                      50                      216                      -                      216                      165                      125                      99                      18                      2                      88                      4                      4-18
                      65                      241                      -                      241                      185                      145                      118                      20                      2                      110                      4                      8-18
                      80                      283                      -                      283                      200                      160                      132                      20                      2                      121                      4                      8-18
                      100                      305                      -                      305                      235                      190                      160                      24                      2                      150                      4.5                      8-23
                      150                      457                      -                      403                      300                      250                      218                      30                      2                      204                      4.5                      8-25
                      200                      521                      -                      502                      375                      320                      282                      38                      3                      260                      4.5                      12-30
                      250                      559                      -                      568                      450                      385                      345                      42                      3                      313                      4  .5                      12-34
                      300                      635                      -                      648                      515                      450                      408                      46                      4                      364                      4.5                      12-34
                      350                      762                      -                      762                      570                      510                      465                      52                      4                      422                      5                      16-34
                      400                      838                      -                      838                      660                      585                      535                      58                      4                      474                      5                      16-41
                      450                      914                      -                      914                      685                      610                      560                      60                      4                      524                      5                      20-41
                      500                      991                      -                      991                      755                      670                      612                      62                      4                      576                      5                      20-42
                      600                      1143                      -                      1143                      890                      795                      730                      62                      5                      678                      5                      20-48
                      700                      1346                      -                      1346                      995                      900                      835                      68                      5                      768                      5                      24-48
                      800                      1524                      -                      1524                      1140                      1030                      960                      76                      5                      876                      5                      24-58
                      900                      1727                      -                      1727                      1270                      1168                      1095                      105                      5                      986                      5                      28-54
                      100                      1780                      -                      2083                      1238                      1156                      1100                      114                      5                      1076                      6                      28-44
                      1200                      2100                      -                      2184                      1467                      1372                      1302                      133                      5                      1276                      6                      32-51
                      1400                      2250                      -                      2300                      1718                      1600                      1518                      152                      5                      1486                      6                      36-60
