斜面球閥

  • 產品概述
  • 產品數據


主要設計參數

公稱通徑:DN15~300mm、1/2"~2"

公稱壓力:PN1.6~10.0MPa、CLASS 150~600Lb

適用溫度:-28~180℃、-28~300℃、-28~425℃


連接形式

法蘭連接:JB/T 79-94、GB9113-88、ANSI B16.5、HGJ 44~76-91、HG 5010-58

對焊連接: ANSI B16.25、GB 12224-89


上裝式帶斜面球閥:

結構特點:

      球的過水孔與球本身有一個偏心形成一定的斜面,球、閥座與閥桿一起從中法蘭裝入,閥體加工出斜面與球的斜度配合。閥桿下部設有彈簧,在球轉動過程能自動調節球與密封圈的密封比壓,使密封可靠。密封圈可選用不同的材質,以滿足不同的場合要求。閥桿密封采用石墨與聚四氟乙烯。閥桿采用下裝式,防止閥桿受壓飛出,上部采用扁頭閥桿,與手柄的連接不會錯位,從而保證手柄指示的開關狀態與閥門一致。旋緊填料壓蓋, 可保證閥桿密封。閥蓋上設有圓柱銷,用定位塊定位,式閥門啟閉準確。

      采用整體上式,可直接在管線上進行維修或更換零件。

      非金屬密封圈鑲?cè)虢饘偬變?nèi),以減少變形。

      防火作用:一旦軟密封毀壞時,金屬套與球接觸,能起到暫時密封作用。

      適用介質:除一般介質外,還可以用于污水或含纖維、顆粒狀、高粘度的液體介質。

可調式斜面球閥:

      本閥式在國外一些斜面球閥的基礎經過技術改造,集閘閥、截止閥、旋塞閥、球閥于一身的新一代高性能球閥。

      本閥閥體為一體式,球與閥桿連為一體,杜絕了閥桿松動或脫出的可能,以滿足不同的場合需求。閥蓋設計成支架式,上部安裝調整螺母。閥桿上端有調節螺紋,與調整螺母配合。在球閥的開關過程,閥桿帶動球體可上下移動,以減少操作力矩或保證密封。閥桿密封材用柔性石墨與聚四氟乙烯,上部采用扁頭閥桿,與手柄的連接不會錯位,從而保證手柄指示的開關狀態與閥一致,用填料壓蓋壓緊填料,可保證閥桿密封。

      這種有螺紋調節的球在開啟時球隨著螺紋上升,密封座上的壓力減小,從而降低了操作力矩,也減少了磨損;而在關閉時,球隨著螺紋下移壓緊封座,因此無需介質壓力便可保證密封,而當閥座有磨損時, 可旋緊調整螺母使球壓緊閥座,使密封十分可靠。

      采用整體上裝式,可直接在管線上進行維修或更換零件。

主要零件材質表:

閥體 WCB ZC1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti ZGOOCr17Ni14Mo2
球體 2Cr13(H.Cr) 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti OOCr17Ni14Mo2
閥座 PTFE、柔性石墨、碳纖維
閥桿 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti OOCr17Ni14Mo2

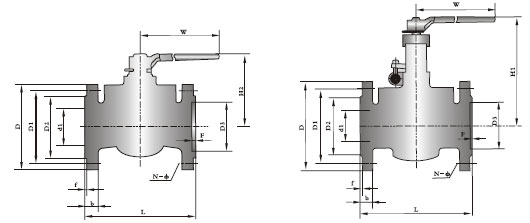

樣圖:





斜面球閥尺寸表:

PN16(1.6MPa)
DN D1 L H1 H2 W E D2 D1 D b f N-Φ
15 15 130 110 65 130 - 45 65 95 14 2 4-14
20 20 130 115 75 130 - 55 75 105 14 2 4-14
25 25 140 130 95 160 - 65 85 115 14 2 4-14
32 32 165 150 107 250 - 78 100 135 16 2 4-18
40 40 165 180 120 250 - 85 110 145 16 3 4 18
50 50 203 205 140 300 - 100 125 160 16 3 4-18
65 65 222 240 180 300 - 120 145 180 18 3 4-18
80 80 241 240 210 350 - 135 160 195 20 3 8-18
100 100 305 325 220 350 - 155 180 215 20 3 8-18
125 125 356 350 230 400 - 185 210 245 22 3 8-18
150 150 394 350 320 - 95 210 240 280 24 3 8-23
200 200 457 420 380 - 95 265 295 335 26 3 12-23
250 250 533 450 420 - 110 320 355 405 30 3 12 25
300 300 610 520 508 - 110 375 410 460 30 4 12-25


PN25(2.5MPa)/PN40(4.0MPa)
DN D1 L H1 H2 W E D3 F D2 D1 D

b

f

N-Φ
15 15 140 110 65 130 - 40 4 45 65 95 16 2 4-14
20 20 152 115 75 130 - 51 4 55 75 105 16 2 4-14
25 25 165 130 95 160 - 58 4 65 85 115 16 2 4-14
32 32 180 150 107 250 - 66 4 78 100 135 18 2 4-18
40 40 200 180 120 250 - 76 4 85 110 145 18 3 4-18
50 50 230 205 140 300 - 88 4 100 125 160 20 3 4-18
65 65 290 240 180 300 - 110 4 120 145 180 22 3 8-18
80 80 310 240 210 350 - 121 4 135 160 195 22 3 8-18
100 100 350 325 220 350 - 150 4.5 160 190 230 24 3 8-23
125 125 400 350 230 400 - 176 4.5 188 220 270 28 3 8-25
150 150 480 350 320 - 95 204 4.5 218 250 300 30 3 8-25
200 200 502 420 380 - 95 260 4.5 278 310 360 34 3 12-25
250 250 568 450 420 - 110 313 4.5 332 370 425 36 3 12-30
300 300 648 520 508 - 110 364 4.5 390 430 485 40 4 16-34
PN64(6.4MPa)
15 15 140 110 65 130 - 40 4 55 75 105 18 2 4-14
20 20 152 115 75 130 - 51 4 68 90 125 20 2 4-18
25 25 165 130 95 160 - 58 4 78 100 135 22 2 4-18
32 32 180 150 107 250 - 66 4 82 110 150 24 2 4-23
40 40 200 180 120 250 - 76 4 95 125 165 24 3 4-23
50 50 230 205 140 300 - 88 4 105 135 175 26 3 4-23
65 65 290 240 180 300 - 110 4 130 160 200 28 3 8-23
80 80 310 240 210 350 - 121 4 140 170 210 30 3 8-23
100 100 350 325 220 350 - 150 4.5 168 200 250 32 3 8-25
150 150 480 350 320 - 95 204 4.5 240 280 340 38 3 8-34
200 200 502 350 380 - 95 260 4.5 300 345 405 44 3 12-34
250 250 568 420 420 - 110 313 4.5 352 400 470 48 3 12-41
