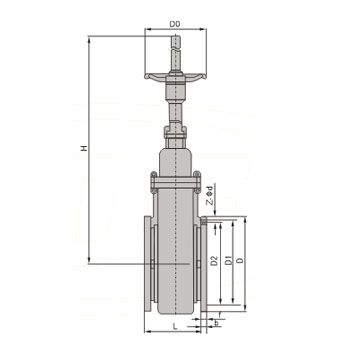

平行式雙閘板閘閥
DN20-600
1.6MPa-16MPa
概述
本公司專業生產各類管線平板閘閥，根據各油田輸油管線需要，為增大空間便于閥門在管線安裝而特別研制成功，短體平行式雙閘板閘閥，該產品設計合理，結構緊湊，具有耐磨雙閘板結構。雙向啟閉，開關靈活，密封性能可靠，抗擦傷性能好，具有通球掃線和進出口同時密封功能。
主要特點及用途
1. 閥門整體結構根據壓力不同分別采用扁體和圓體結構。
2. 閥座采用金屬圈鑲嵌PTFE, 具有先軟后硬的雙重密封。
3. 閥板采用不銹鋼或碳鋼，表面MOSZ特殊處理。
4. 浮動閥座的活塞效應可使閥門進出口同時密封。
產品結構特點
1. 閥體有鑄造和焊接兩種結構。
2. 閥座采用O形密封圈密封和施加預緊力的浮動閥座結構，使閥門進出口雙向密封；并且該結構的啟閉力矩僅為普通閥門的1/2，能達到輕松開/關閥門。
3. 修閥座采用密封面上鑲嵌PTFE, 具有PTFE對金屬和金屬對金屬的雙重密封，PTFE密封面同時清除閘板臟物的作用。
4. 金屬對金屬密封的閥門，閥體外部設有注油脂結構，油脂通過注脂器、閥座進入閥門密封面，使閥門達到零泄漏。
5. 帶導流孔閥門的閘板，無論是全開或是全關始終與密封面吻合，密封面得到保護不受介質直接沖刷，從而延長使用壽命。
6. 閥門在全開時，通道平滑為直線，流阻系數極小，無壓力損失，可通毛球清掃管線。
7. 本閥門采用帶自密封能力的填料結構，無需經常調節，開/關極為輕便，且密封性可靠，填料函處設有輔助密封油脂注入結構，密封性能絕對可靠，真正達到零泄漏；解決了通用閥門填料處容易外漏的弊病。
8. 閥門關閉時能自動卸掉內腔高壓(詳見工作原理圖)，保證使用安全。
9. 全封閉結構，防護性能好，可適應全天候要求。
10. 閥門設有指示桿或觀察窗以表示閥門的啟閉情況。
