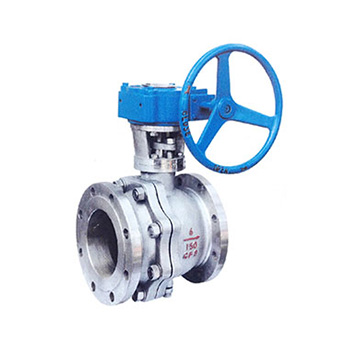

膠乳行業用自清理球閥(D系列)
性能特點
1、密封性能好，分體式雙偏心硬密封球閥在開關時，可以自動括除密封帶上的粘附的殘留物，保證密封帶的清潔和光滑。
2、磨損小，閥門開啟瞬間球閥和閥座便有間隙，接著在不解粗狀態下繼續打開。關閉時密封面先貼合，再契緊，而且越契越緊，這樣密封面無接觸磨損。
3、使用范圍廣，分體式雙偏心硬密封球閥密封副根據不同的工況條件，采用不同的密封副，適合不同工況要求。
4、分體式結構，便于拆開維護，節約成本。
主要用途
用于膠乳、高密聚乙烯、氧化鋁等行業介質易結垢、沉淀、粘附密封面類介質的輸送。
A、公稱通徑代號
B、閥類代號
| Q1 | 一片式金屬硬密封球閥（浮） |
| Q2 | 二片式金屬硬密封球閥（浮） |
| Q3 | 三片式金屬硬密封球閥（固） |
C、驅動方式代號
| S | 手動 |
| W | 渦輪傳動 |
| D | 電動 |
| Q | 氣動 |
| Y | 液動 |
D、公稱壓力級代號
用阿拉伯?dāng)?shù)字表示，其數值以兆帕（MPa）為單位的公稱壓力值10倍，磅級直接用磅級單位。
E、通徑形式代號
| B | 全通徑 |
| S | 縮徑 |
| T | 其他 |
F、閥體材料代號
| 01 | 25 | 15 | WCB |
| 02 | 1Cr5Mo | 16 | A217 WC5 |
| 03 | 15CrMo | 17 | A217 WC6 |
| 04 | 12Cr1Mo1V | 18 | A217 WC9 |
| 05 | 0Cr18Ni9(A182-F304) | 19 | CF8 |
| 06 | 0Cr17Ni12Mo2(A182-F316) | 20 | CF8M |
| 07 | 00Cr13Ni10(A182-F304L) | 21 | CF3 |
| 08 | 00Cr17Ni14Mo2(A182-F316L) | 22 | CF3M |
| 09 | A350 LF2 | 23 | A352 LCB |
| 10 | A350 LF3 | 24 | A352 LC3 |
| 11 | A350 LF5 | 25 | A352 LC1 |
| 12 | A350 LF9 | 26 | A352 LC2 |
| 13 | A182 F51 | 27 | 其他 |
| 14 | A182 F91 |
G、連接形式代號
| BW | 對焊 |
| SW | 承插焊 |
| RF | 光面法蘭連接 |
| RJ | 梯形槽面法蘭連接 |
| TH | 螺紋連接 |
樣圖：
| 零件名稱 | 材料 | 備注 | ||
| 閥體 | 碳鋼 | 不銹鋼 | 合金鋼 |
根據不同工況 使用不同的密封副 |
| WCB | CF8、CF8M | WC6 | ||
| 球體 | WCB | CF8、CF8M | WC6 | |
| 閥桿 | 2Cr13 | OCr18Ni9、OCr17Ni12Mo2 | 1Cr5Mo | |
| 閥座 | 20# | OCr18Ni9、OCr17Ni12Mo2 | 1Cr5Mo | |
| 填料 | 柔性石墨 | 聚四氟乙 PTFE | 柔性石墨 | |
產品性能規范：
| 零件名稱 | DN15～800mm PN1/2～32 | |||||
| 壓力等級 | DN1.0～4.0MPa Class 150Lb～2500Lb | |||||
| 閥體材料 | WCB、CF8、CF8Meic | |||||
| 適用介質 | 礦漿、膠乳、灰渣、粉塵、稠油、易結晶結疤以及含有少量顆粒介質等 | |||||
| 適用溫度 | 碳鋼 | ≤425℃ | 不銹鋼 | ≤200℃(腐蝕工況) | 合金鋼 | ≤540℃ |
主要外形尺寸：
| DN | L(mm) | W(mm) | H(mm) | |||||||||
| 1 | 1.6 | 2.5 | 4 | 1 | 1.6 | 2.5 | 4 | 1 | 1.6 | 2.5 | 4 | |
| 40 | 165 | 165 | 165 | 165 | 200 | 200 | 200 | 200 | 217 | 217 | 217 | 217 |
| 50 | 178 | 178 | 178 | 178 | 200 | 200 | 200 | 200 | 230 | 230 | 230 | 230 |
| 65 | 190 | 190 | 190 | 190 | 200 | 200 | 200 | 200 | 245 | 245 | 245 | 245 |
| 80 | 203 | 203 | 203 | 203 | 200 | 200 | 200 | 200 | 252 | 252 | 252 | 252 |
| 100 | 229 | 229 | 229 | 229 | 300 | 300 | 300 | 300 | 272 | 272 | 272 | 272 |
| 125 | 254 | 254 | 254 | 254 | 300 | 300 | 300 | 300 | 294 | 294 | 294 | 294 |
| 150 | 267 | 267 | 267 | 267 | 300 | 300 | 300 | 300 | 317 | 317 | 317 | 317 |
| 200 | 292 | 292 | 292 | 292 | 305 | 305 | 305 | 305 | 380 | 380 | 380 | 380 |
| 250 | 394 | 394 | 394 | 394 | 400 | 400 | 450 | 450 | 440 | 440 | 440 | 440 |
| 300 | 419 | 419 | 419 | 419 | 450 | 450 | 700 | 700 | 485 | 485 | 485 | 485 |
| 350 | 550 | 550 | 550 | 406 | 406 | 800 | 562 | 562 | 562 | |||
| 400 | 600 | 600 | 600 | 600 | 646 | 646 | ||||||
| 450 | 615 | 615 | 700 | 700 | 840 | 840 | ||||||
| 500 | 670 | 670 | 800 | 800 | 980 | 980 | ||||||
| DN | L(mm) | W(mm) | H(mm) | |||||||||
| 150Lb | 300Lb | 10K | 20K | 150Lb | 300Lb | 10K | 20K | 150Lb | 300Lb | 10K | 20K | |
| 1(1/2) | 165 | 190 | 165 | 190 | 200 | 200 | 200 | 200 | 217 | 217 | 217 | 217 |
| 2 | 178 | 216 | 178 | 216 | 200 | 200 | 200 | 200 | 230 | 230 | 230 | 230 |
| 2(1/2) | 190 | 241 | 190 | 241 | 200 | 200 | 200 | 200 | 245 | 245 | 245 | 245 |
| 3 | 203 | 283 | 203 | 283 | 200 | 200 | 200 | 200 | 252 | 252 | 252 | 252 |
| 4 | 229 | 305 | 229 | 305 | 300 | 300 | 300 | 300 | 272 | 272 | 272 | 272 |
| 5 | 254 | 381 | 254 | 381 | 300 | 300 | 300 | 300 | 294 | 294 | 294 | 294 |
| 6 | 267 | 403 | 267 | 403 | 300 | 300 | 300 | 300 | 317 | 317 | 317 | 317 |
| 8 | 292 | 502 | 292 | 502 | 305 | 305 | 305 | 305 | 380 | 380 | 380 | 380 |
| 10 | 533 | 568 | 533 | 568 | 400 | 450 | 400 | 450 | 440 | 440 | 440 | 440 |
| 12 | 610 | 648 | 610 | 648 | 450 | 750 | 450 | 750 | 485 | 485 | 485 | 485 |
| 14 | 686 | 686 | 406 | 406 | 562 | 562 | ||||||
| 16 | 762 | 762 | 600 | 600 | 646 | 646 | ||||||
| 18 | 864 | 864 | 700 | 700 | 840 | 840 | ||||||
| 20 | 914 | 914 | 800 | 800 | 980 | 980 | ||||||
